Suzuki Burgman/Skywave K2 AN 400. Изготовление подиумов и установка акустики. Фото и описание процесса + Видео

Автор: SergioStreet
facebook twitter email
Не знаю кому как, мне на прошлом аппарате досталась музыка, правда немного ее переделал под себя. Суть в том, что однажды исколесив не один десяток тысяч км с музыкой на скутере, после этого от нее отказаться уже не удастся. 18_good  49_music

 Меня скорее поймет тот, кто прочувствовал, что это такое. Много знакомых говорили: "да на фиг оно тебе надо, да включи ты плеер в уши и вперед, да зачем пластик партачить." Кто как считает, а я считаю, что даже ходить по улице, а уж тем более ездить на мото с наушниками не безопасно! Штатная музыка может играть на легком фоне в то время когда все окружающее тебя ты слышишь! 18_good

 Проблема заключается в том, что в нашу модель Suzuki Skywave/Burgman 99-02 года просто так врезать колонки не получится, нужно иметь смекалку и ровные руки!

В интернете нашел буквально двух человек отважившихся это сделать именно на данной модели. Выглядело все не просто и весьма настораживающе в силу того, что сам такую работу ранее не выполнял.
Никак не решался начать, все пластик жалко было, но ожидаемый результат+ воспоминания впечатлительных поездок с музыкой не давали покоя 72_scratchoneshead .

И наконец-то на выходных я решился накупить материал для подиумов, сами колонки и начать.
сам процесс с фотками описан чуть ниже, а пока...

Для начала озвучу бюджет:
Малярная лента-16грн
Клеенка защитная-5грн
Баллон пены-60грн
Пистолет для баллона-25грн
Саморезы-5грн
Эпоксидная смола-45грн
Шпаклевка-40грн
Поролон- 56грн
Кож. Зам.- 50грн
Шпательки (резиновые)- 7грн
Капроновые колготки
Колонки (Boschmann) -220грн

Магнитола Mystery MAR-373UC-342грн
Пульт RC-19 универсальный -202грн
и того: 1073грн не считая бензина, нервов, кофе и т.п.

Намучился с субботы на воскресенье всю ночь, пока выдержишь все тех. процессы: застывания пены, эпоксидки, потом шпаклевки, а потом что-то переделать, что-то доделать, где-то не стыкуется, где-то не помещается.

Потом все воскресенье я пытался приклеить войлок, и обтянуть кожзамом.
С кожзамом мать его так, работать невыносимо! тянется только по диагонали, а ведь так хотел все сделать сплошным куском! вообщем натянуть его  было чем-то не реальным. Психовал, кидал в стену эти подиумы, жена успокаивала и всячески пыталась помочь.
Плюнул, поехал купил более дешевый кожзам, с ним та же песня 39_heat . В итоге с воскресенья на понедельник, в 2 часа ночи таки одну натянул. Но обтянул с таким усилием и отдышкой, в результате сжало тот несчастный войлок так, что внешне все неровности в итоге проявились. В полуспящем состоянии, с помокревшим лбом, спрашиваю у жены:
- ну что, скажи честно, отстой?
- зайка прости, но да

Со злости все ободрал до самого начала, до пены. "Все фигня, Миша, давай по новой" 03_biggrin

Вычухал немного другую форму и обтянул колготками намазав сверху эпоксидкой.

По вечерам приезжая после работы продолжал дорабатывать.

После застывания эпоксидки применил шпеклевку. Ее вычухал до идеала, после чего был куплен поролон.

Подиум решил обтянуть уже поролоном, а сам поролон закрепить еще одними капроновыми колготками (Благо у Иришки их валялось не мало)

Потом с горем пополам взяли самый первый кожзам и обтянули им подиум покругу сделав один стык не на видном месте 39_heat
И так подиумы готовы.

Неделю мучился с подиумами, всячески переделывая конструкцию, форму и наполнитель.

Мучительные поиски и подбор усилка.
Встретились с кумом- Игорьком, он же механик и любитель в электронике в 9 утра возле радиорынка.
Облазили весь базар.  Барыжане- местные обитатели пытаются напарить всякий мусор, только не то что надо!
Вариантов было масса, найти проводной пульт и магнитолу, но как оказалось проводные пульты шли под магнитолы старого образца, то есть без удобных современных юсб и разъемом под СД-карту.

В результате нам задолбалось, и мы пошли в популярный магазин "База Автозвука" Где толковые ребята-консультанты, внимательно выслушали и предложили самый оптимальный вариант: купить самую дешевую магнитолу с поддержкой нарульного пульта Д/У. Ею оказалась Mistery MAR-373UC c поддержкой СД-карт и ЮСБ с стандартным, на фиг мне не нужным пультом. А так же к ней был докуплен нарульный универсальный пульт.

Работа по установке выполнялась интуитивно просто, магнитола тыкалась в бардачок, тем самым нацарапала себе место, которое тут же вырезалось канцелярским ножиком. Из-за плотности вхождения магнитофона, ее штатная шахта и пластиковая рамка сразу ушла мусорник. Да и панель съемная стала вовсе несъемной

Тыльная часть майфунамана вылезла в подмордное пространство, было принято решение обтянуть заднюю часть мафона в плетку дабы избежать попадания влаги. В самом подключении помог Игорек, задействовав свои чудотворные кембрики (термо усадку) а так же подогнал мне нормальные провода и антену для радио не используйте стандартные провода, что идут в комплекте с колонками, есть опыт на авто и скуте, их качество полное Г)

Результат превзошел все ожидания и приятно удивил. Весь диапазон частот, чистейший звук, достойное звучание в целом  доволен как слон, катался сегодня до 4х утра с ребятами, не мог нарадоваться! Куда веселее стали поездки и просто встречи, времяпровождения с друзьями.

Процесс с фото:

Для начала рабочую поверхность необходимо заклеить малярной лентой, а остальные части скутера прикрыть от возможного попадания монтажной пены

Вырезаем из старого пресованного дерева два кольца под динамики

Вкуручиваем в них три/четыре длинных самореза и собравшись духом и решительностью вкручиваем в нужное место в пластик 76_megashok

Выставляешь нужный угол расположения колонок резьбой саморезов


Окончательно определившись фиксируем подбивая под них чепики и приматываем их к саморезам



во внутрь кольца укладываем кортонку, дабы пена не заполняла внутренне пространство необходимое для динамика


Проверяем не сместилась ли малярная лента и защитная клеенка, после чего заливаем пеной внешнюю часть колец

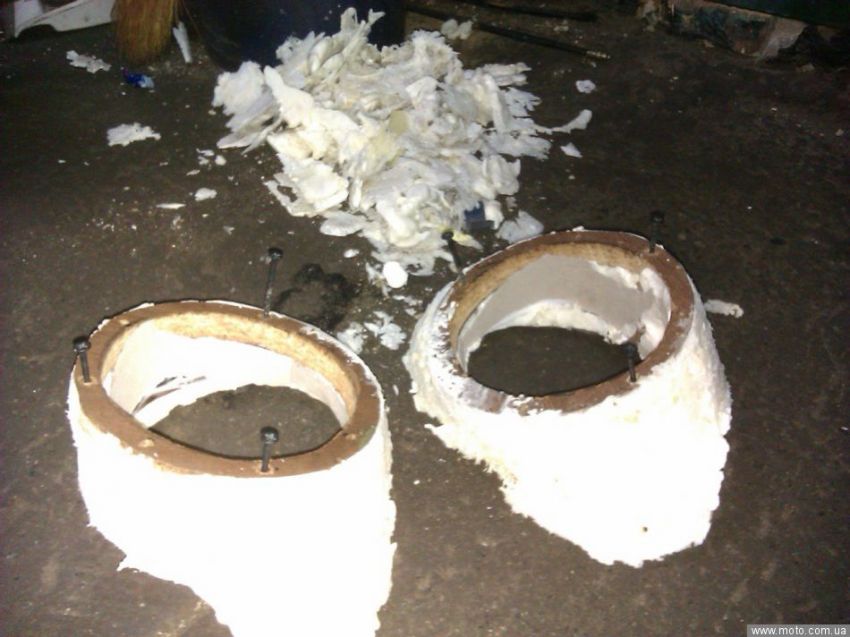

После высыхания пены, вырезаем нужную нам форму канцелярским ножиком. Смотрим чтобы формы были симметричны. Обращаем внимание на зазор для открытия бардачка в будущем с запасом, так как на заготовки придется еще наносить слои эпоксидки, шпаклевки, наполнителя и внешним слоем обшивки. После Вырезки, можем снять заготовки вместе с малярной лентой и защитной клеенкой. Скутер свободен и может дальше кататься, а мы
можем в свободное время выготавливать подиумы



Потом обтягиваем заготовки капроновыми колготками и замазываем эпоксидной смолой с отвердителем, ждем полного высыхания. После чего наносим шпаклевку. Шлифуем до идеала.




Вырезаем поролон и обтягиваем его такими же копронками
03_biggrin


Пока обтягивал вторую, первую Иришка уже тянула в кожзам

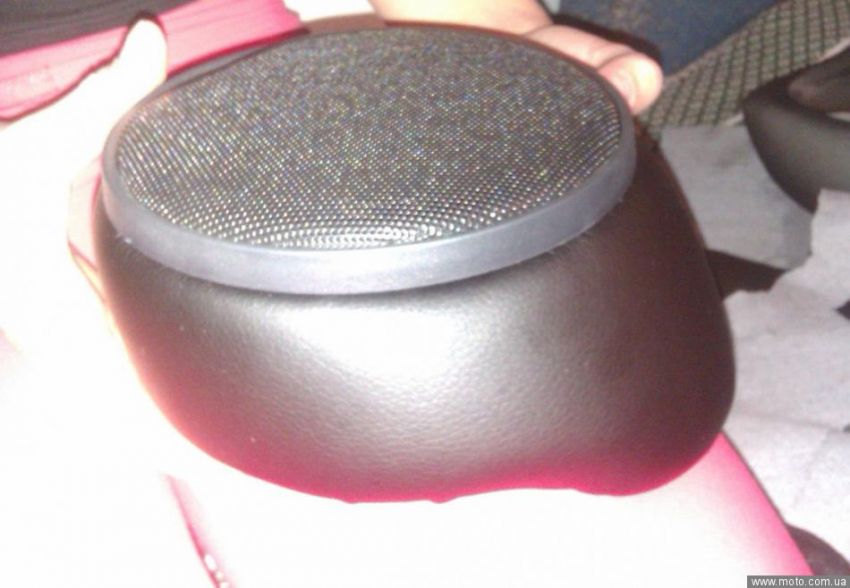

и вот результат после долгих мучений










На следующий день пошел процесс по установке
вырезаем место для магнитолы




Устанавливаем сами подиумы. Будьте особо внимательны, чтобы руль не соприкасался с кожзамом. Возможно придется задать подиумам немного другой угол, чтобы избежать соприкасания и уменьшения зазора между открываемой крышкой бардачка, возможно придется сделать новые отверстия по месту. Пускай Вас это не смущает, все равно все ваши промахи и недостатки скроются под красивыми подиумами и забудутся сразу же после установки

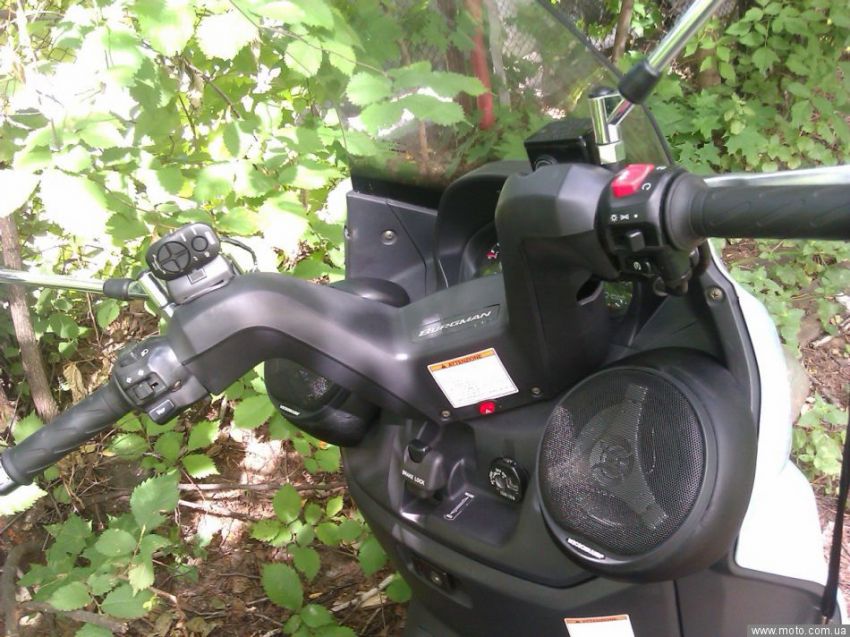

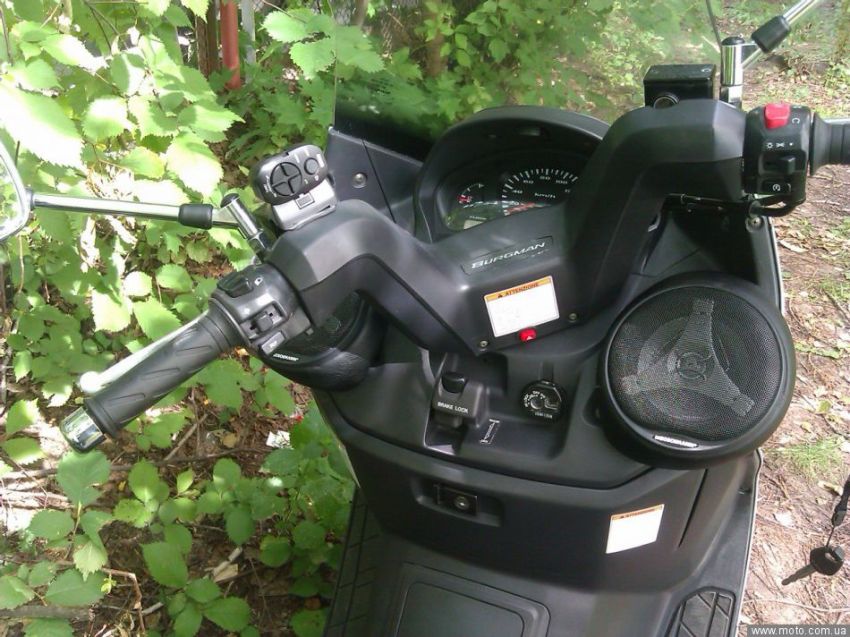

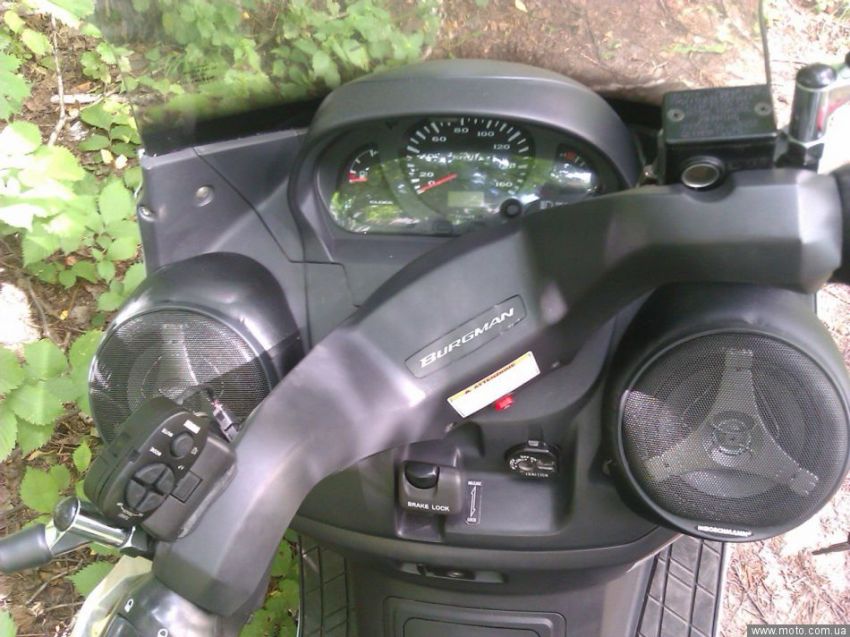

Ну вот как-то так
13.06.13
Вчера доделали пульт)) вывели диод к фотоэлементу магнитолы








Хочу поблагодарить тем кто помог в содействии: Геннадию (мотодоктор) и Игорю-механику и любителю электроники в подключении
