Приборка на Honda Lead

Автор: g-tank
facebook twitter email
Вот значится. Хочу поделитя опытом переделки приборки. На ваш суд.

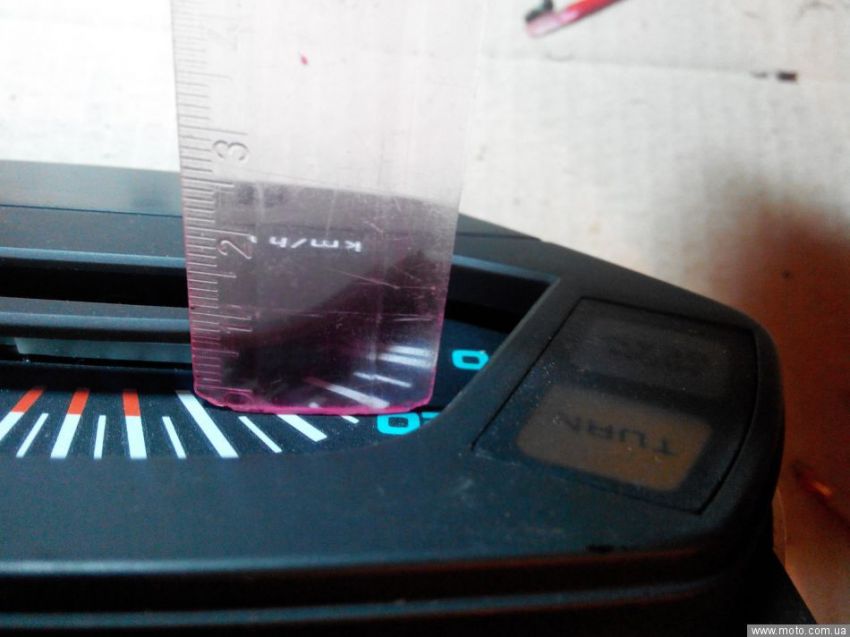

Сделал подсветку стрелки. В основе обыкновенная линейка. Пилим напильником до нужной формы.
Потом шкурим шлифуем шкурками от 1000-1500-2500. В финале просто по обыкновенной бумаге, я трал тетрадь в клеточку.

Втулку оси вынул со старой стрелки, чуть подогрев кончик паяльником.

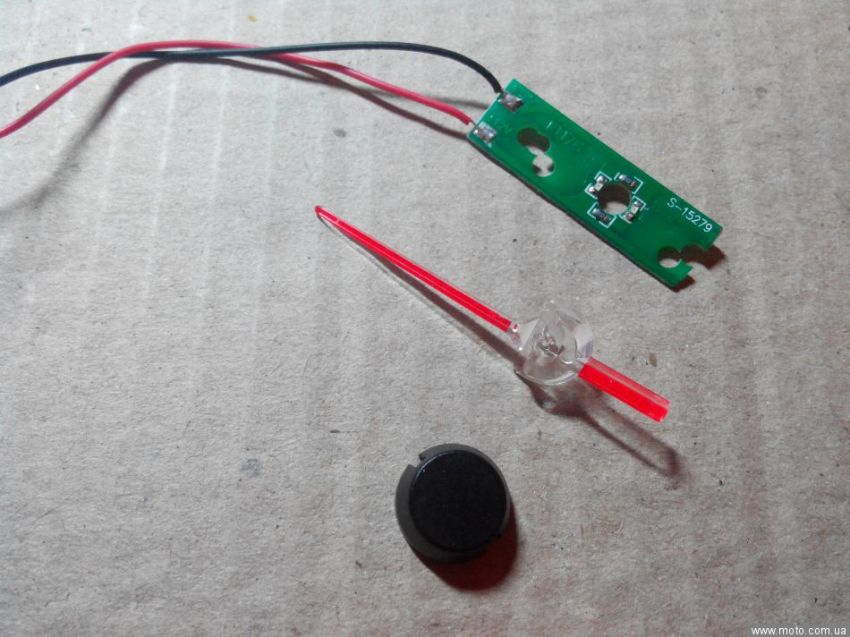

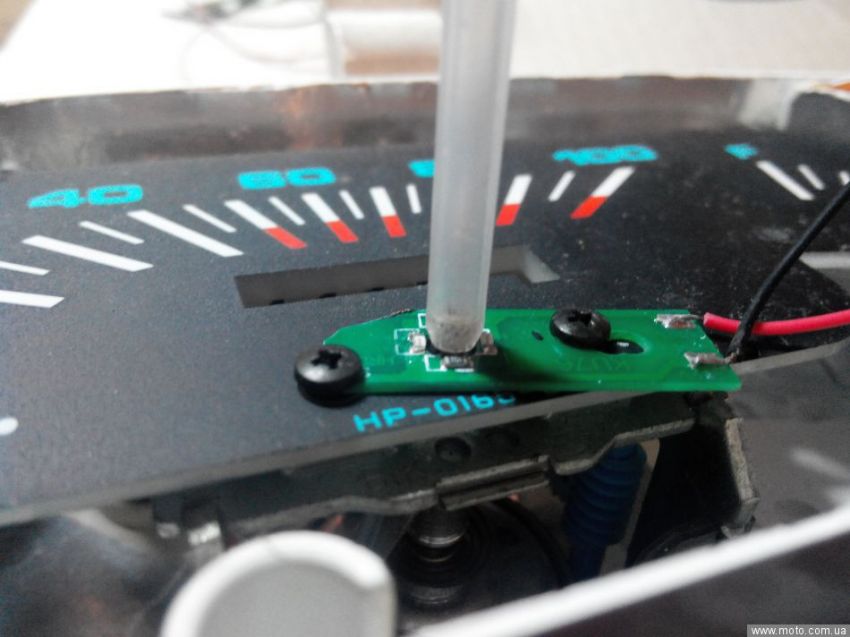

Сразу надо было оговорить, что изначально я купил стрелки с подсветкой на "бегемоте" . но они оказались короткими. Посему использовал только светодиодный модуль.

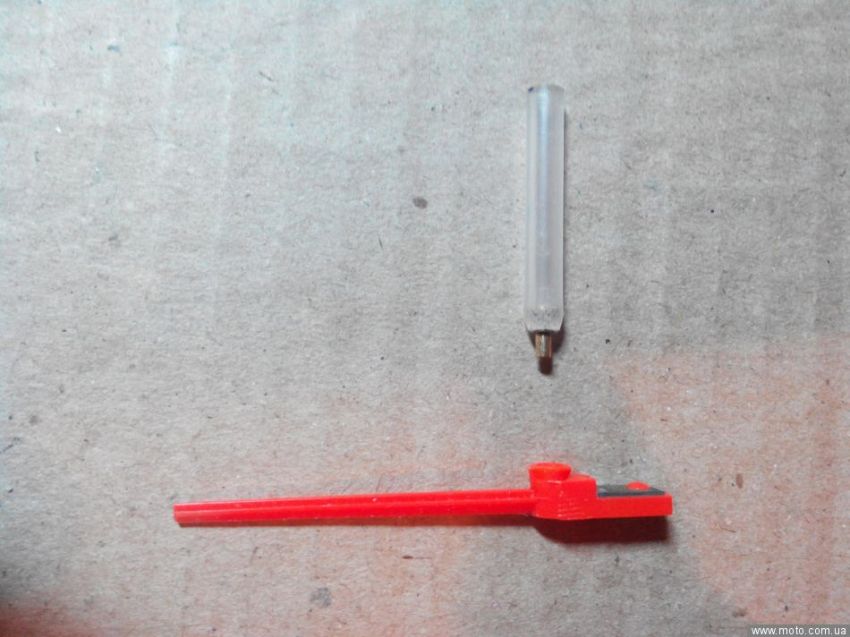

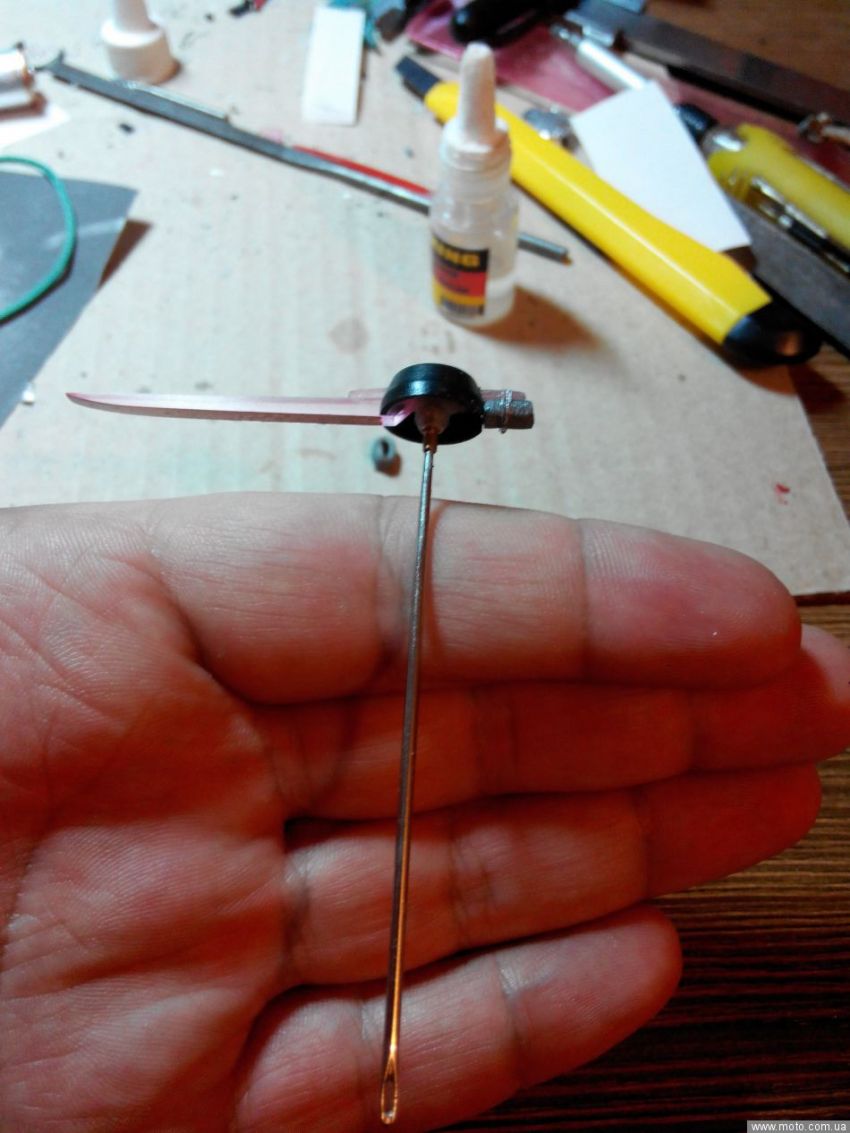

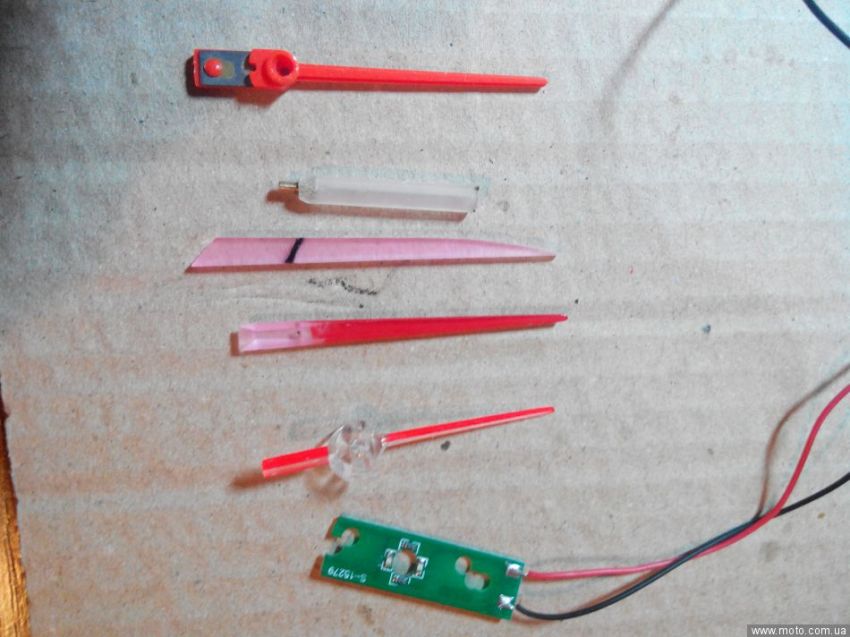

На фото покупная стрелка, варианты моих стрелок, втулка оси и удлинттель. Дело в том что втулка коротка и на неё я не придумал как приклеить стрелку. Попался пустой стержень от капилярки. Подошёл как надо.
По самой стрелке, в нете много вариантов как её  делать.

Нюансы такие:
[list][/list]

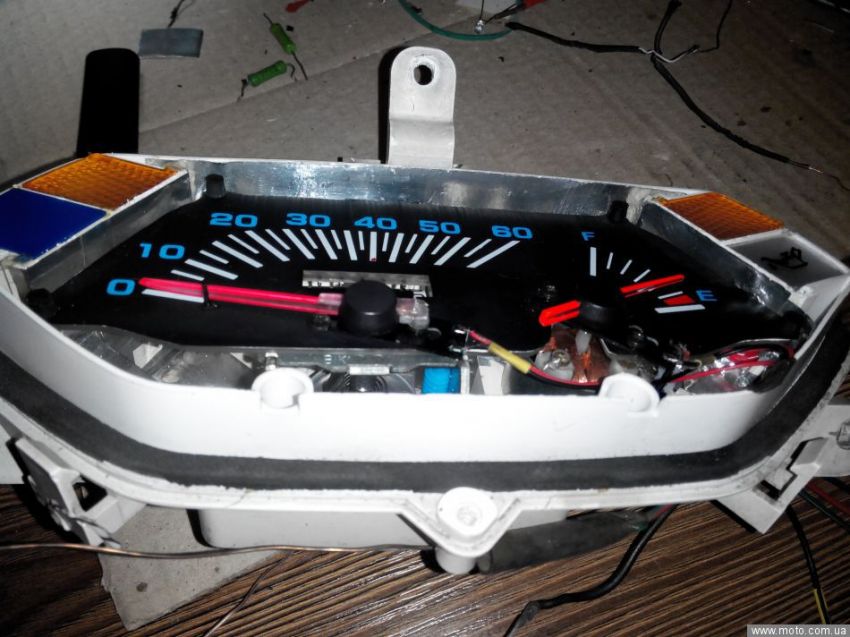

В нашем случае над стрелкой в приболке большая накладка, которая не даёт сделать стрелку нужной высоты. Посему я закруглял только конец стрелки, дабы световой поток смог дойти до конца, закругления преломляется свет и он попадает на матовую сторону, покрытую корректором. На других приборах такой беды нет. Стрелки получаются отличными.

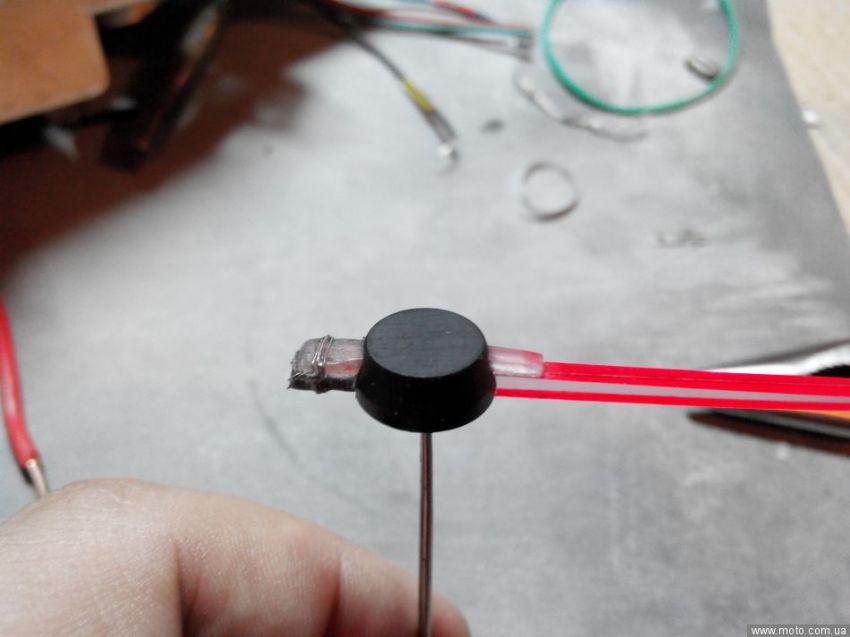

[list][/list]Колпачек на стрелке делал из колпачка маркера. Но его один человек сломал. Пришлось переделывать из магазинного.

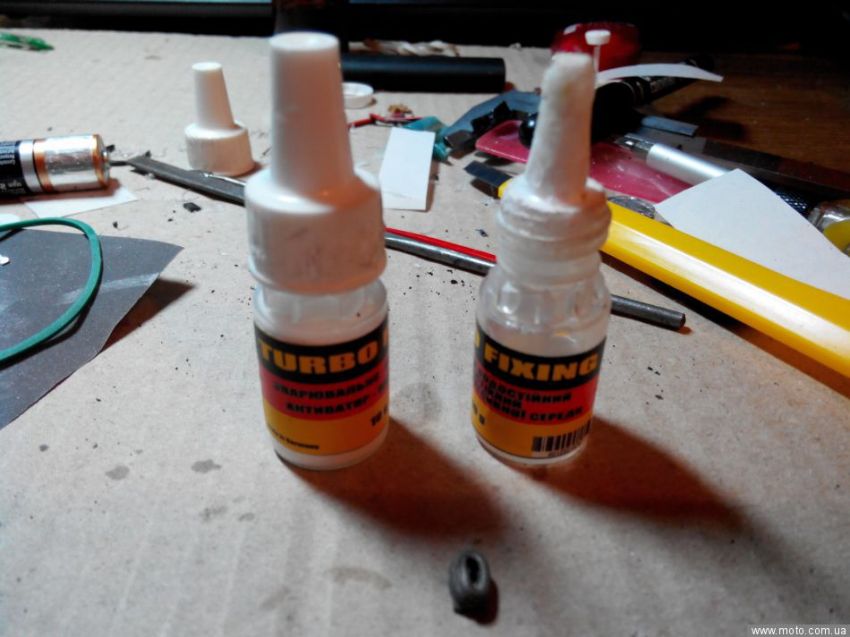

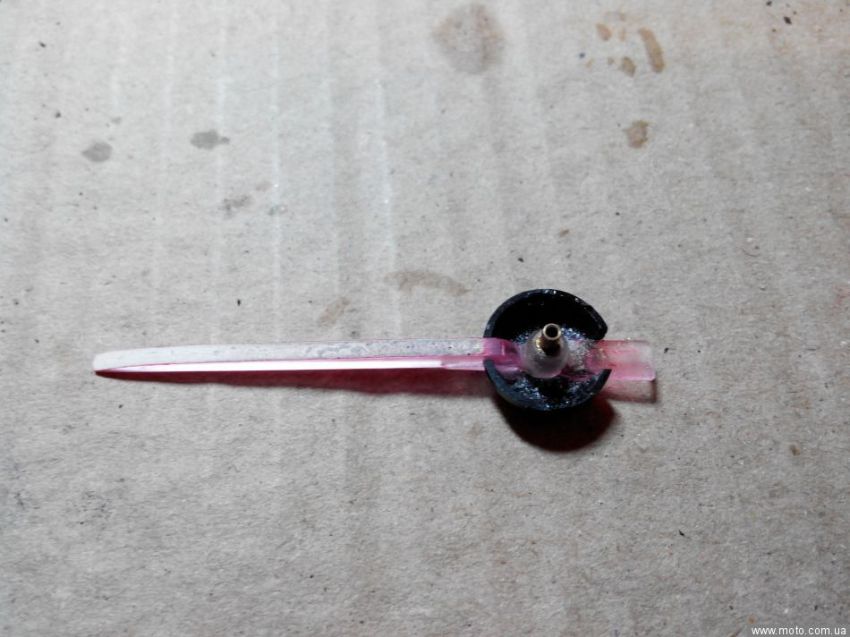

Да, еще один важный момент стрелка составная из двух половинок, собственно световода и опорного столика с противовесом. Фото раздельно к сожалению нет. Так вот нашёл случайно клей циакрилановый на фото. Он не оставляет матовых следов. Что очень важно для световода. Купил с рук в электричке (Не реклама)

Также надо подобрать высоту посадки стрели, чтод не задевала болтики крепления подлжки и светодиода с низу, а с верху не цепляла накладку.

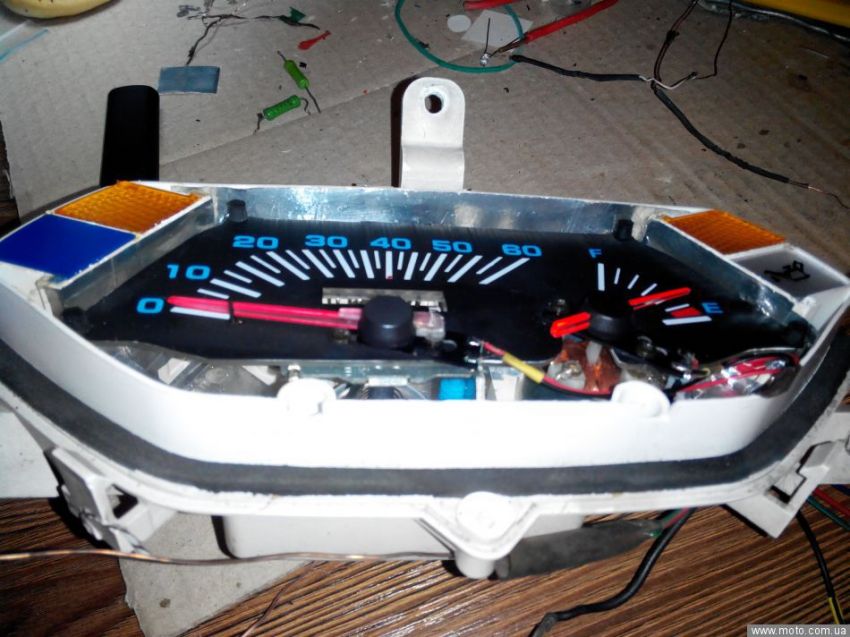

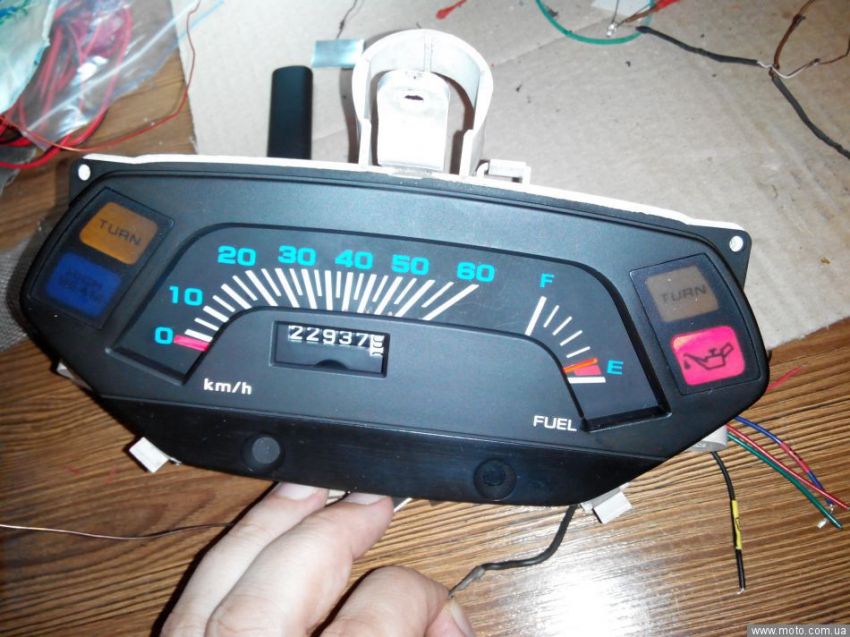

Далее сама приборка.

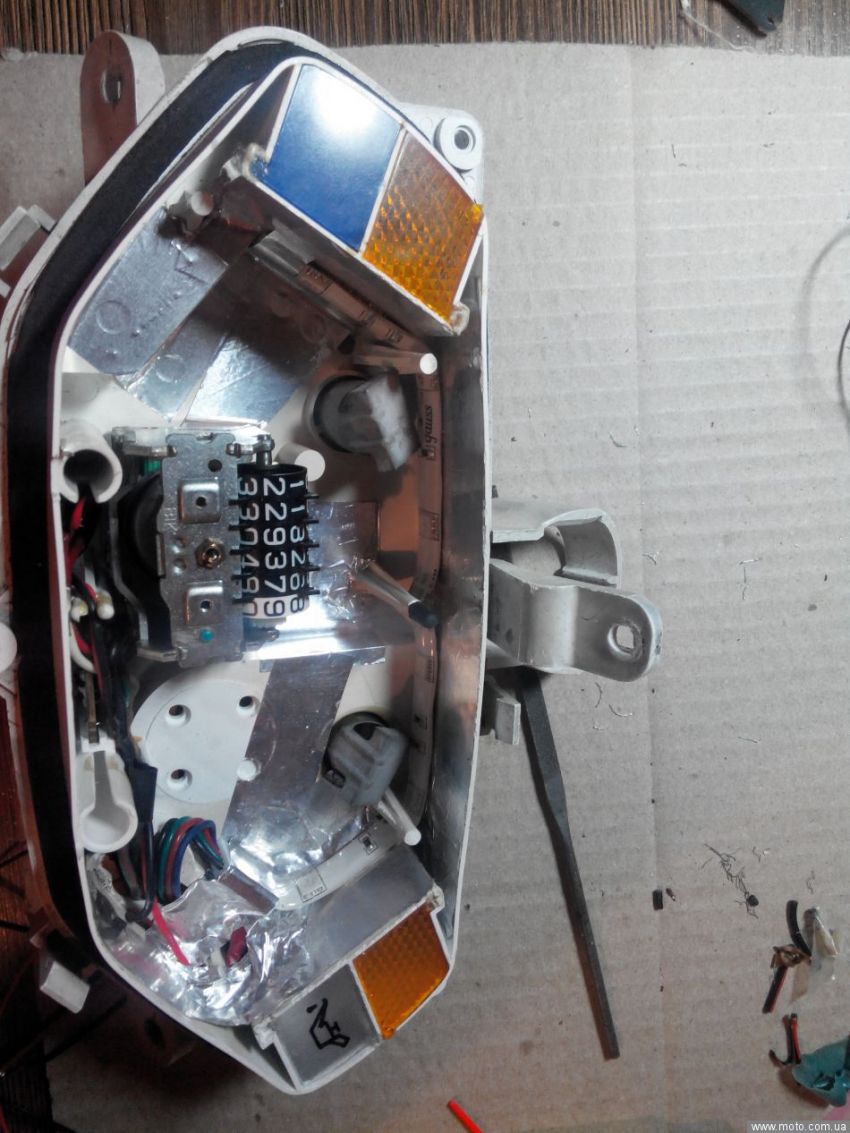

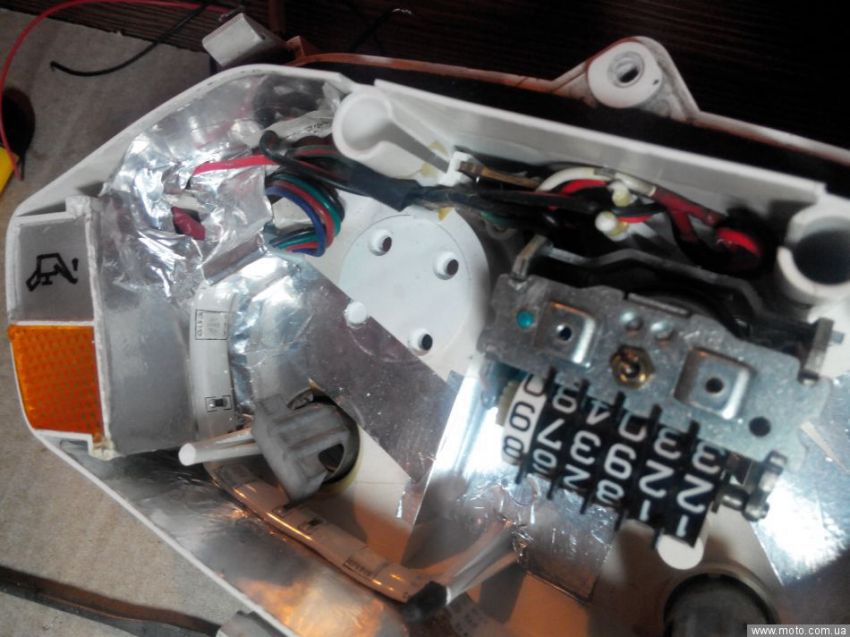

Обклеил изнутри алюминиевой фольгой. Был кусочек цветной светодиодной ленты. Прикрепил по периметру.

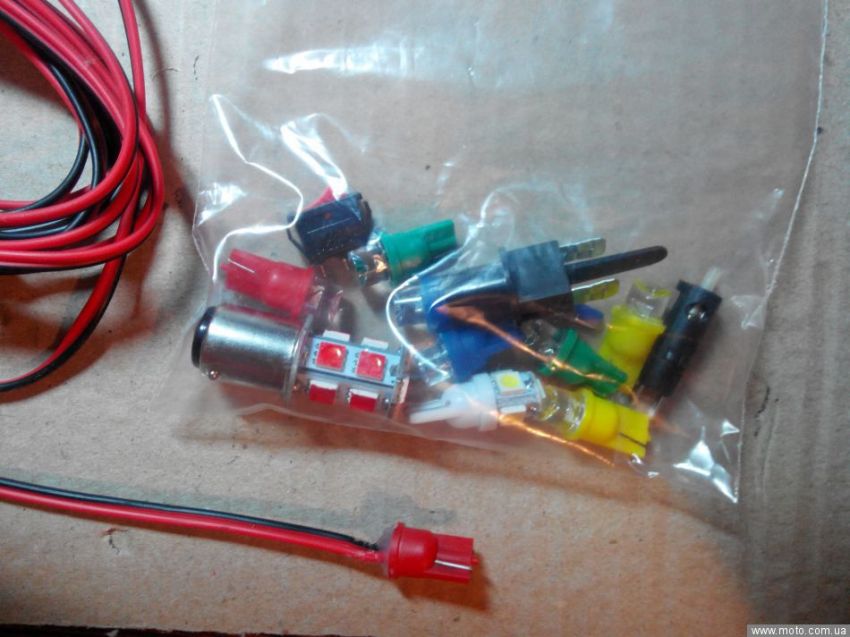

Все провода подсветки и стрелок в один провод. На конце напаял от сгоревшей светодиодной лампы Т10  цоколь, залил силиконом.

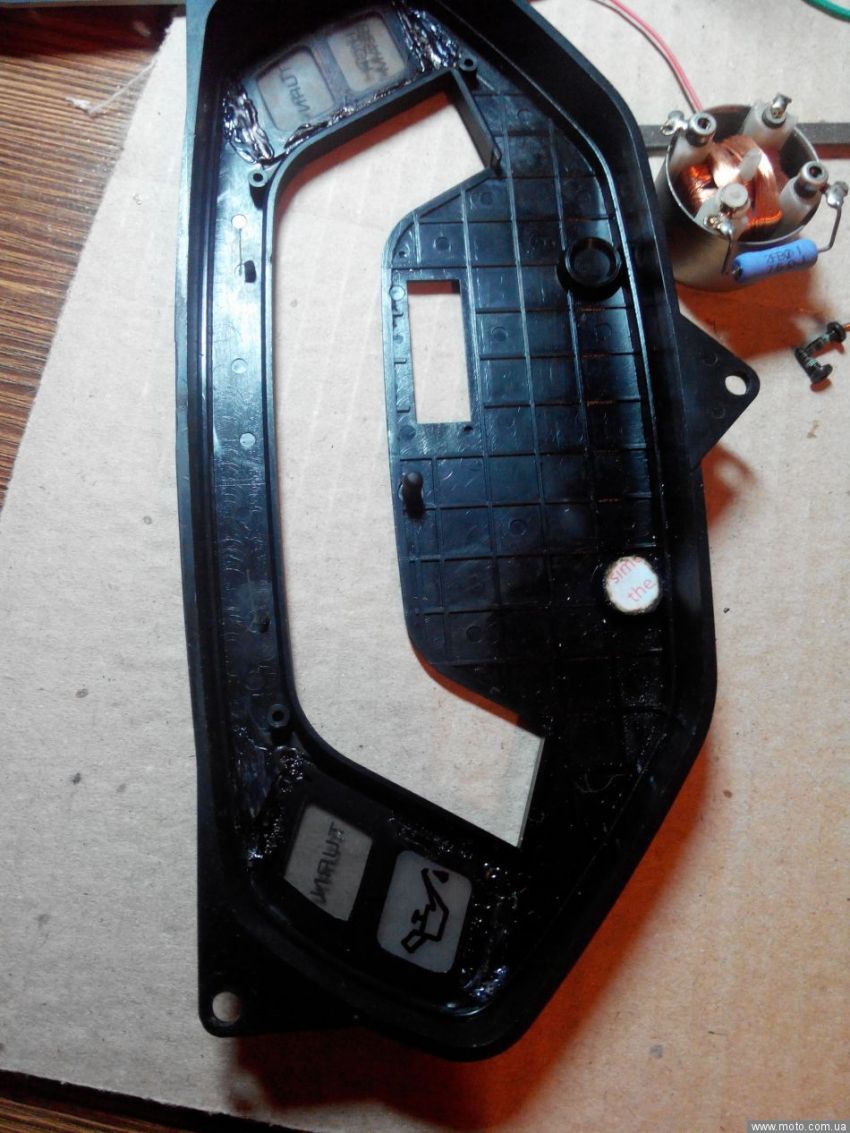

Перенес лампу маса в свободную ячейку. Вырезал из крышки компакт диска стекло. Нарисовал маркером значок.вклеил в ячейку.

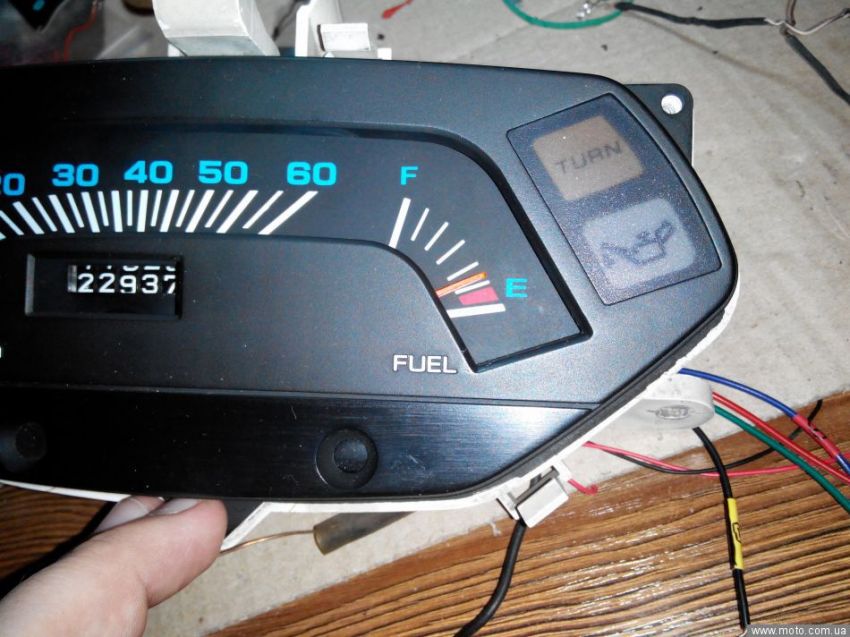

Верхнее стекло смыл растворителем, как раз получилось матовым, но эксперименты показали, что с низу значок просвечивается не чётко. пришлось его переносить на тыльную сторону матового стекла.

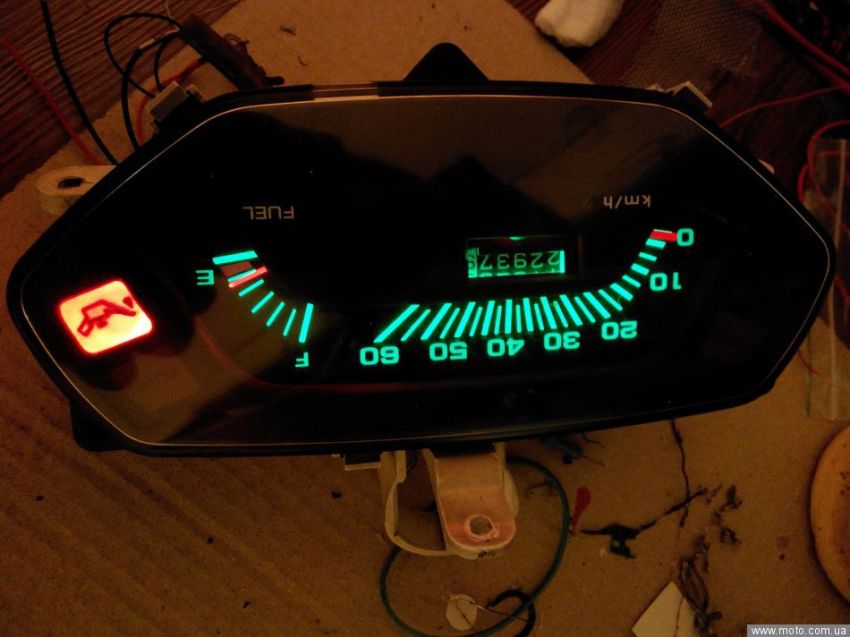

Ку как то так. К сожалению фото где включена подсветка не отражает действительность. Ни света ни четкости. Попробую переснять другим телефоном.
